産品簡介:

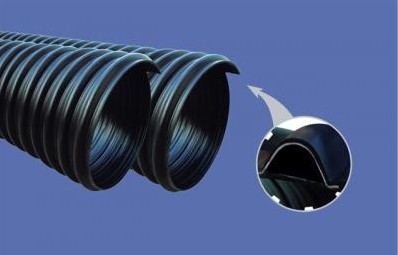

埋地排水用金屬增強螺旋波紋管是一種HDPE與鋼熔融複合的結構構壁管,管壁結構由三個層次構成:内層是一個連續實壁内層管,内層管外纏繞複合有用鋼闆折成倒“U”型的環形波狀鋼闆增強體,在塗複波狀鋼闆增強體外複合有與鋼闆增強體波形相同的HDPE外層。
使用範圍:
1)建築小區(居住區、公共建築區、廠區等)、城鄉市政、工業園區、舊城改造等範圍内埋地塑料排水管道外徑不大于1200mm、埋設深度不大于8m的塑料排水檢查井工程的設計、施工和維護保養。
2)一般土質、軟土土質、季節性凍土土質和濕陷性黃土土質條件下的塑料排水檢查井施工;
3)抗震設防裂度爲9度及9度以下的地區。
4)一般車道的地面荷載按汽車總重15t(後輪壓5t);消防車道的地面荷載按汽車總重30t(後輪壓6t)設計。
5)地下水位按地面下不高于1.0m設計;3、 道路公用工程,如鐵路、高速公路、球場等。
産品百科:
新型結構和科學合理的成型工藝,使管材具有獨特的優點。
·粘合牢度高,性能可靠
·環剛度高,口徑大,通徑選擇範圍廣,環剛度≥8kN/m2, 通徑從800mm-2000mm.
·連接方便,無滲漏。
·耐腐蝕,使用壽命可達50年
一、産品特點:
1、 耐壓、抗沖擊。管材内部∧型鋼帶增強大幅度提升管材環剛度。
2、 良好的經濟性。同規格大口徑管材,較其他材質管材重量輕、搬運、運輸、安裝連接方便快速,綜合造價低。
3、 耐酸堿、抗老化,不會被污水、化學藥品腐蝕,黑色管材抗紫外線,延長使用壽命。
4、 排水、排污通暢,管材内壁流阻小、通水能力強、流量大。
5、 連接方式安全可靠,可采用電熱熔、熱收縮帶,内外擠出焊接等組合使用,連接牢固,管材無滲漏。
二、鋼帶增強PE螺旋波紋管尺寸:
單位:mm
序号 |
公稱内徑 DN/ID |
**小平均内徑 dim.min |
**小内層壁厚 e1min |
最小層壓壁厚 emin |
****螺距 pmax |
最小鋼帶厚度 tmin |
最小防腐層厚度 e2min |
1 |
300 |
294 |
2.5 |
4.0 |
55 |
0.4 |
2.5 |
2 |
400 |
392 |
3.0 |
4.5 |
65 |
0.4 |
2.5 |
3 |
500 |
490 |
3.5 |
5.0 |
75 |
0.5 |
3.0 |
4 |
600 |
588 |
4.0 |
6.0 |
85 |
0.5 |
3.0 |
5 |
700 |
673 |
4.0 |
6.0 |
110 |
0.5 |
3.5 |
6 |
800 |
785 |
4.5 |
6.5 |
120 |
0.7 |
3.5 |
7 |
900 |
885 |
5.0 |
7.0 |
135 |
0.7 |
3.5 |
8 |
1000 |
985 |
5.0 |
7.0 |
150 |
0.7 |
3.5 |
9 |
1200 |
1185 |
5.0 |
7.0 |
180 |
0.7 |
3.5 |
10 |
1400 |
1385 |
5.0 |
7.0 |
200 |
1.0 |
4.0 |
11 |
1500 |
1485 |
5.0 |
7.0 |
210 |
1.0 |
4.0 |
12 |
1600 |
1585 |
5.0 |
7.0 |
210 |
1.0 |
4.0 |
13 |
1700 |
1685 |
5.0 |
7.0 |
210 |
1.0 |
4.0 |
14 |
1800 |
1785 |
5.0 |
7.0 |
210 |
1.0 |
4.0 |
15 |
1900 |
1885 |
5.0 |
7.0 |
210 |
1.0 |
4.0 |
16 |
2000 |
1985 |
6.0 |
8.0 |
210 |
1.0 |
4.0 |
17 |
2200 |
2185 |
6.0 |
8.0 |
210 |
1.2 |
4.0 |
18 |
2400 |
2285 |
6.0 |
8.0 |
210 |
1.2 |
4.0 |
注:目前我廠生産的鋼帶增強PE螺旋波紋管尺寸(DN/ID)有:200、300、400、500、600、700、800、900、1000、1200、1400、1500、1600、1700、1800
三、産品物理力學性能:
序号 |
項目 |
指标 |
試驗方法 |
|
1 |
環剛度/KN/m2 |
SN8 |
≥8 |
GB/T 9647-2003 |
SN12.5 |
≥12.5 |
|||
SN16 |
≥16 |
|||
2 |
沖擊性能 |
TIR≤10% |
GB/T 14152 |
|
3 |
剝離強度(20℃±5℃)/N/cm |
≥70 |
按CJ/T 225-2006 附錄A |
|
4 |
環柔性 |
無破裂,兩壁無脫開 |
GB/T 9647 |
|
5 |
烘箱試驗 |
無分層,無開裂 |
按CJ/T 225-2006 8.4.5 |
|
6 |
縫的拉伸強度/N |
≥1460 |
GB/T 8804 |
|
7 |
蠕變比率 |
≤2 |
GB/T 18042 |

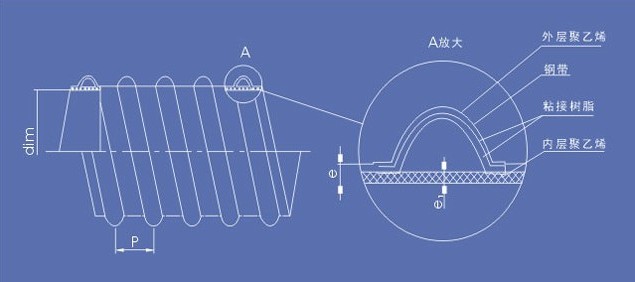

四、産品剖面圖
